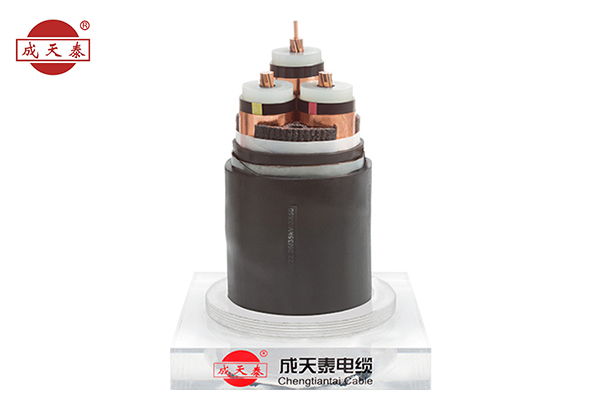

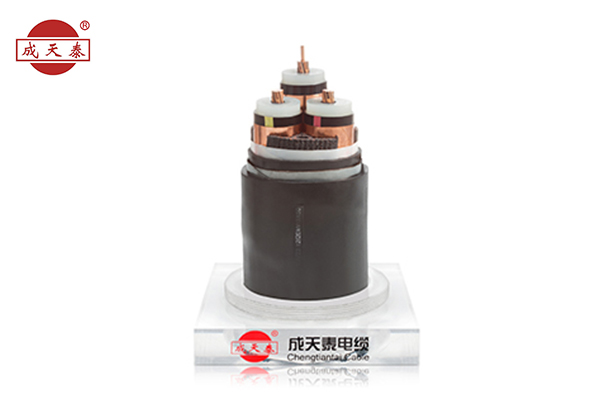

YJV22 3.6/6KV 3 CORES Copper core/ XLPE insulated/ PVC sheathed/ Steel Tapes Armoured Cable
3.6/6kV至26/35kV。本產品用于交流50Hz額定電壓26/35kV及其以下的輸配電線路。電纜的機械物理性能及電性能符合國家標準GB/T12706-2008和國際標準IEC60502。
成天泰電纜所生產的中壓電力電纜均采用XLPE交聯聚乙烯絕緣具有極佳的電氣性能。具有介質損耗和電容小的特點有效降低充電電流和接地故障電流。XLPE電纜彎曲半徑小，易于敷設。
導體截面
Cross
section
|
絕緣厚度
Insulation thickness
Avg.
|
近似外徑
Outer
diameter approx.
|
weight of cable approx.
|
最小彎曲半徑
Min. bending radius
|
載流量（空氣中）
Current ratings in air
30℃
|
載流量（埋地）
Current ratings buried 20℃
|
20℃最大直流電阻maximum DC
resistance at 20℃
|
電容
Capacitance
|
護套顏色
Sheath
color
|
|
（mm2）
|
（mm）
|
(mm)
|
（mm）
|
(A)
|
(A)
|
(Ω/km)
|
(μF/km)
|
—
|
—
|
|
3×25
|
2.5
|
41
|
492
|
118
|
150
|
0.73
|
0.24
|
黑色
|
盤裝
|
|
3×35
|
2.5
|
43.5
|
653
|
144
|
181
|
0.52
|
0.26
|
黑色
|
盤裝
|
|
3×50
|
2.5
|
46.5
|
698
|
172
|
215
|
0.39
|
0.29
|
黑色
|
盤裝
|
|
3×70
|
2.5
|
49.3
|
740
|
213
|
263
|
0.27
|
0.34
|
黑色
|
盤裝
|
|
3×95
|
2.5
|
54.3
|
815
|
261
|
315
|
0.19
|
0.35
|
黑色
|
盤裝
|
|
3×120
|
2.5
|
57.9
|
869
|
301
|
358
|
0.15
|
0.4
|
黑色
|
盤裝
|
|
3×150
|
2.5
|
61.7
|
926
|
341
|
402
|
0.12
|
0.41
|
黑色
|
盤裝
|
|
3×185
|
2.5
|
65.4
|
981
|
392
|
456
|
0.1
|
0.44
|
黑色
|
盤裝
|
|
3×240
|
2.6
|
70.7
|
1061
|
459
|
527
|
0.08
|
0.45
|
黑色
|
盤裝
|
|
3×300
|
2.8
|
77.3
|
1160
|
532
|
599
|
0.06
|
0.47
|
黑色
|
盤裝
|
|
3×400
|
3
|
88.1
|
1322
|
624
|
685
|
0.05
|
0.49
|
黑色
|
盤裝
|
● 訂貨須知：
訂貨時應正確標明電纜的型號、規格、長度、交貨日期、包裝方式等必要信息
|
型號
|
規格
|
長度
|
包裝方式
|
交貨日期
|
交貨地點
|
|
YJV22-3.6/6kV
|
1X250
|
300 m
|
鐵木盤
|
至2017年xx月xx日前有效
|
1. 需方倉庫
2. 需方工地
3. 自提
注：由需方指定一種
|
